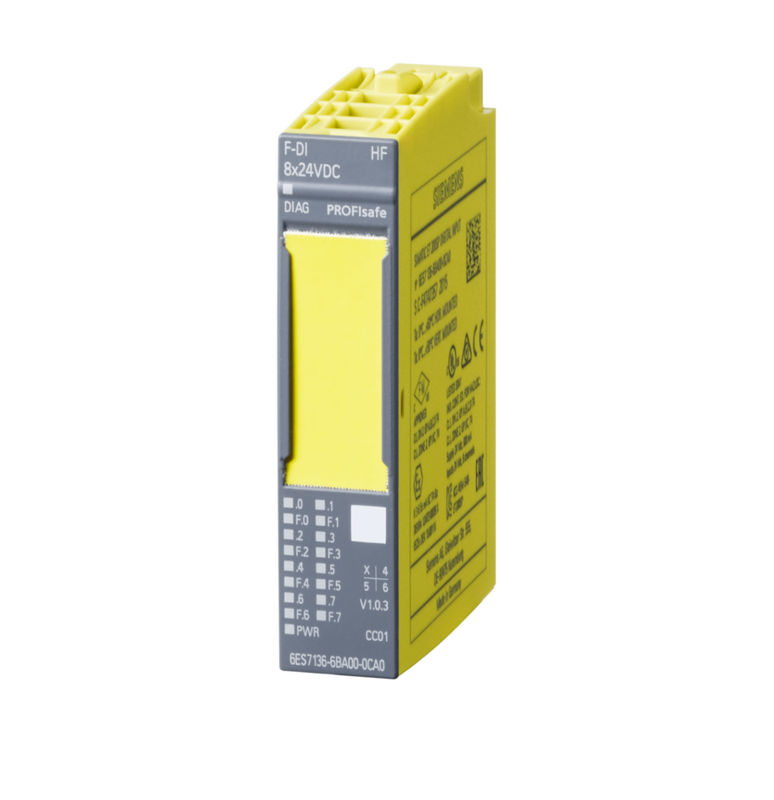

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Module électronique 100% original

Unités de base utilisables

Pour une connexion à un ou plusieurs conducteurs, des unités de base avec un nombre approprié de bornes sont disponibles.

Une BaseUnit légère ouvre un nouveau groupe de charge. L'alimentation des capteurs doit être alimentée par cette BU. La première BU à côté du module d'interface doit toujours être une BU légère.

Une BaseUnit sombre transmet l'alimentation de la lumière adjacente BaseUnit à gauche via des bus de tension auto-assemblant..

Toutes les variantes qui correspondent au type BU du module E/S peuvent être utilisées comme BaseUnits.

Identification par couleur des bornes

Les potentiels aux bornes de la BaseUnit sont définis par le module d'E/S.les potentiels des bornes peuvent être identifiés par des étiquettes de couleur spécifique au module pour éviter les erreurs de câblageL'étiquette couleur correspondant au module d'E/S correspondant est définie par le code couleur CCxx du module d'E/S. Ce code couleur est également imprimé sur le devant du module.

Dans les BaseUnits avec les 10 terminaux AUX internes jumpeurs, ceux-ci peuvent également être identifiés par des étiquettes de codage des couleurs.et jaune/vert.

Connexion protégée intégrée au système

Pour la connexion des boucliers de câbles, qui permet à la fois d'économiser de l'espace et d'optimiser en termes d'EMC, une connexion de bouclier est disponible qui est rapide et facile à monter.Ceci consiste en un élément de connexion de bouclier qui peut être branché sur la BaseUnit et un terminal de bouclier pour chaque moduleLa connexion à basse impédance à la terre fonctionnelle (rail DIN) est réalisée sans câblage supplémentaire par l'utilisateur.
